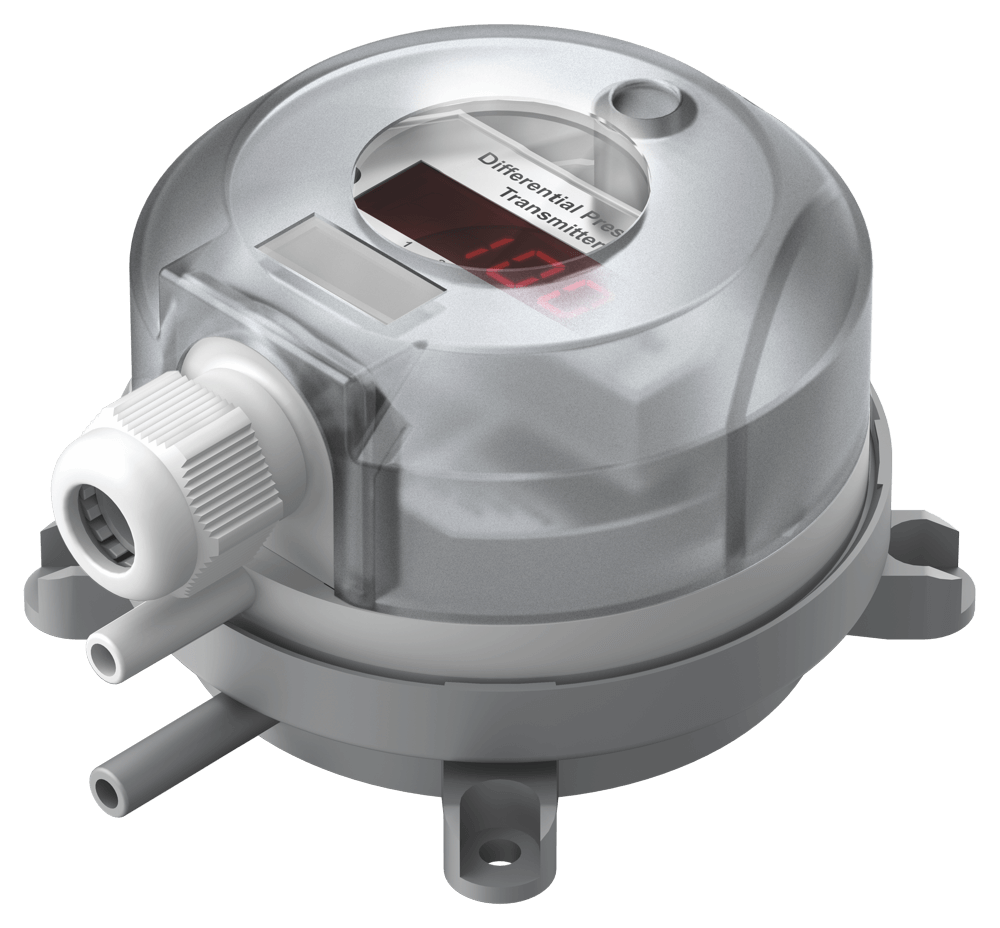

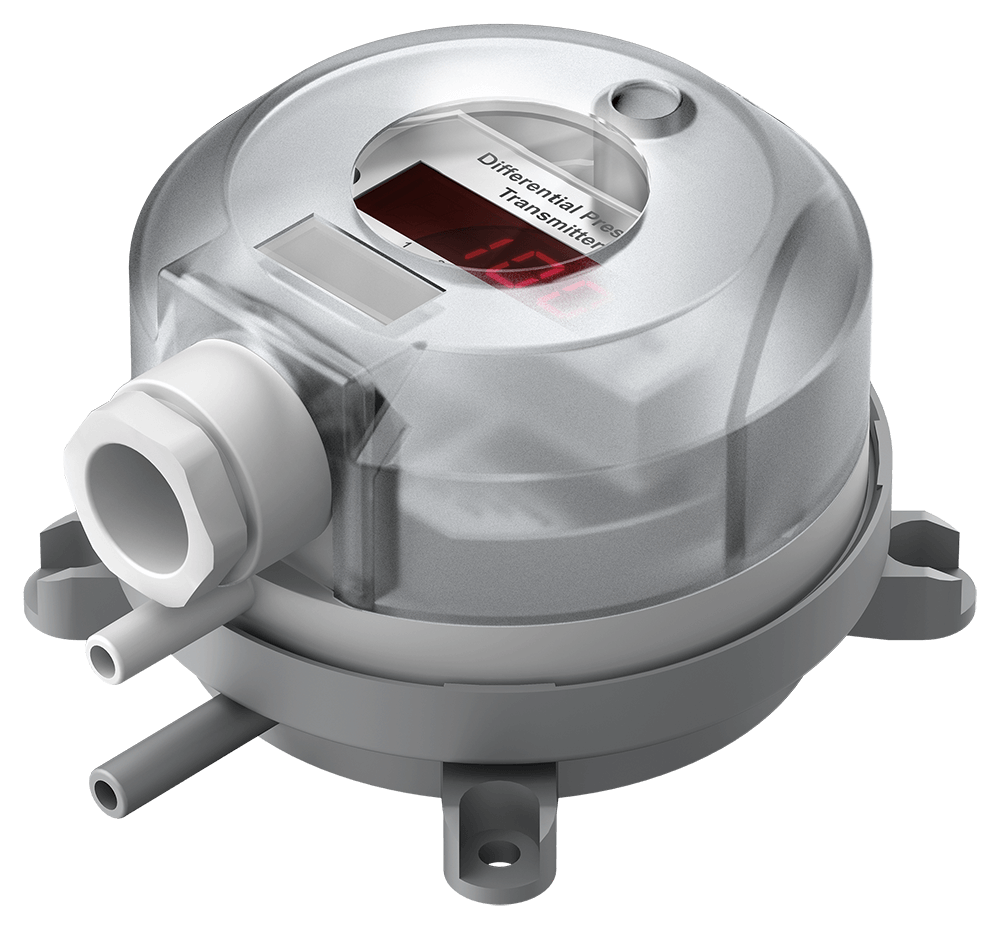

Differenzdruck Messumformer 984

von -500 Pa bis 1 bar

Anwendungsbereiche

Gebäudeautomation, Klima- und Reinraumtechnik
Ventil- und Klappensteuerung
Filter-, Ventilatoren- und Gebläseüberwachung
Kontrolle von Luftströmungen

Downloads

Datenblatt 984.pdf

Data sheet 984.pdf

Produktkonfigurator

Die Differenzdruck-Messumformer der Baureihe 984 werden zur Messung von Differenz-, Über- und Unterdruck eingesetzt. Sie bieten bis zu 8 Druckmessbereiche und 2 Ausgangssignale, die durch Umstecken einer Brücke alternativ angewählt werden können. Überwachung von gasförmigen, nicht brennbaren und nicht aggressiven Medien.

Für eine optimale Anpassung an die drucktechnische Anwendung kann zwischen verschiedenen Druckmessbereichen umgeschaltet werden. Im Lieferzustand ist der feinfühlige Bereich 1 eingeschaltet. Bei den Baureihen 984M und 984A wird mit dem Öffnen einer Steckbrücke der unempfindliche Bereich 2 aktiviert. Bei der Baureihe 984Q wird mit einem Drehschalter einer von 8 Bereichen ausgewählt.

Technische Daten

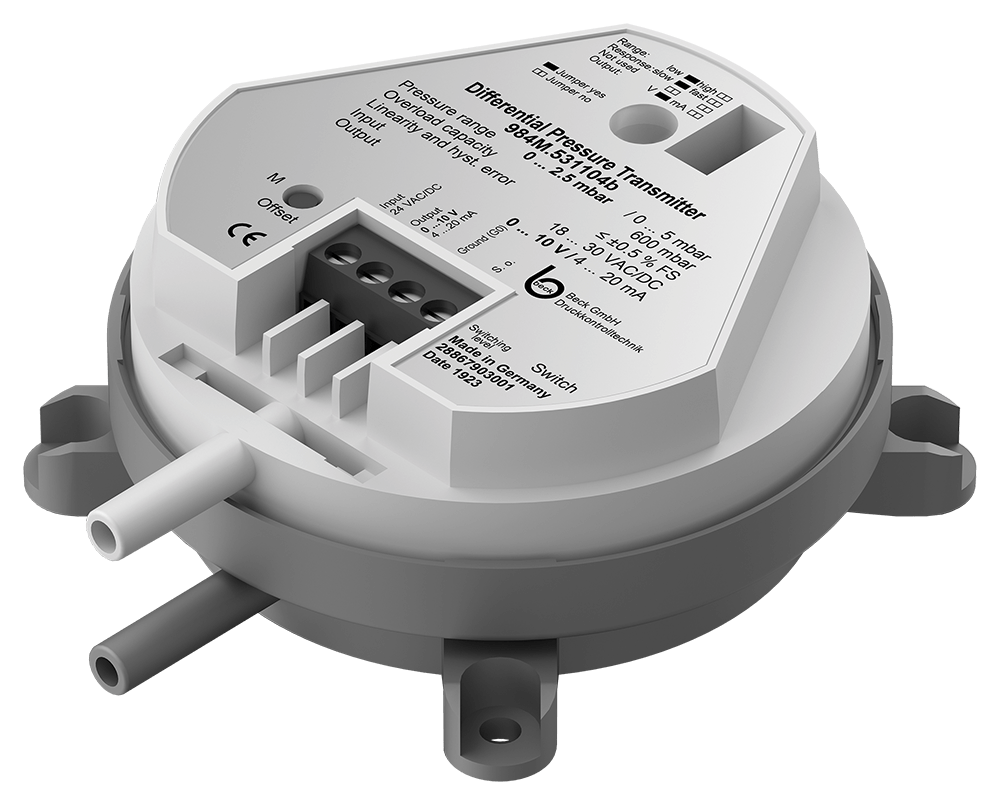

984M mit manuellem Nullpunktabgleich

Einstellbereiche:
Je nach Ausführung zwischen -100 Pa und 1 bar

Temperaturbereich:
Mediums- und Umgebungstemperatur von -10°C bis +70°C

Druckanschlüsse:
2 Schlauchstutzen aus Kunststoff mit 6,0 mm Aussendurchmesser

Versorgungsspannung:
18 bis 30 VDC

Ausgangssignal umschaltbar (nur bei 3-Leiter Ausführung):
0 – 10 V
4 – 20 mA

Elektrischer Anschluss:
Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig

Schutzart:
IP54 nach EN 60529 mit Schutzhaube
IP00 ohne Schutzhaube

984A mit automatischem Nullpunktabgleich

Einstellbereiche:
Je nach Ausführung zwischen -100 Pa und 500 mbar

Temperaturbereich:
Mediums- und Umgebungstemperatur von -10°C bis +50°C

Druckanschlüsse:
2 Schlauchstutzen aus Kunststoff mit 6,0 mm Aussendurchmesser

Versorgungsspannung:
18 bis 30 VAC / VDC

Ausgangssignal umschaltbar:
0 – 10 V
4 – 20 mA

Elektrischer Anschluss:
Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig

Schutzart:
IP54 nach EN 60529 mit Schutzhaube
IP00 ohne Schutzhaube

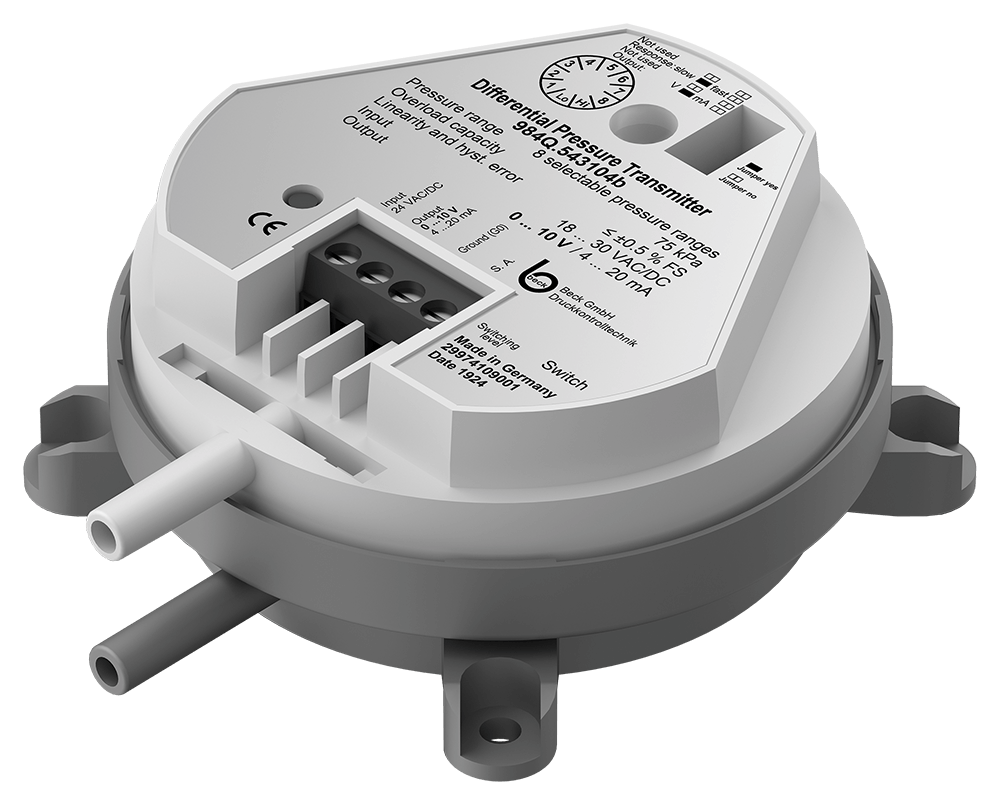

984Q mit automatischem Nullpunktabgleich

Einstellbereiche:
Je nach Ausführung zwischen -500 Pa und 2.500 Pa

Temperaturbereich:
Mediums- und Umgebungstemperatur von -10°C bis +50°C

Druckanschlüsse:
2 Schlauchstutzen aus Kunststoff mit 6,0 mm Aussendurchmesser

Versorgungsspannung:
18 bis 30 VAC / VDC

Ausgangssignal wählbar:
0 – 10 V
4 – 20 mA

Elektrischer Anschluss:
Steckklemmen für Drähte und Litzen bis 1,5 mm² oder Rundsteckverbinder M12 / 4-polig

Schutzart:
IP54 nach EN 60529 mit Schutzhaube
IP00 ohne Schutzhaube

Zubehör

9 6401 Winkelset Metall, L-Form mit 4 Schrauben

9 6402 Winkelset Metall, S-Form mit 4 Schrauben

5 6424 PVC Schlauch ID 5x1,0mm, Rolle 100m

5 6425 Silikonschlauch ID 5x1,5mm, Rolle 100m

7 6428 Faltschachtel zur Einzelverpackung, ohne Zubehör

7 6429 Faltschachtel zur Einzelverpackung, mit Zubehör

9 6481 Winkelset Kunststoff, L-Form

9 6482 Winkelset Kunststoff, S-Form

8 6550 Climaset® mit 2 gewinkelten Metallrohren, PVC Schlauch

4 6551 Luftanschlussnippel Kunststoff

4 6552 Luftanschlussnippel Metall abgewinkelt

4 6553 Gummidurchführung

8 6555 Climaset® mit 2 Kunststoffrohren, PVC Schlauch

8 6556 Climaset® mit 2 gewinkelten Metallrohren, Silikonschlauch

8 6557 Climaset® mit 2 Kunststoffrohren, Silikonschlauch
