Differenzdruckwächter 930 EX

einstellbar von 20 bis 5000 Pascal

Anwendungsbereiche

  • Überwachung von Luftfiltern und Gebläsen
  • Überwachung von industriellen Kühlluftkreisen
  • Überhitzungsschutz bei Lufterhitzern
  • Überwachung von Strömungen in Lüftungskanälen
  • Regelung von Luft- und Brandschutzklappen
  • Frostschutz bei Wärmetauschern
  • Ex-Zonen 1, 2 und Zonen 21, 22 mit ATEX Baumusterprüfbescheinigung
Produktkonfigurator

Einstellbarer Differenzdruckwächter zur Überwachung des Über-, Unter- oder Differenzdrucks von Luft oder anderen nicht- brennbaren und nicht-aggressiven Gasen.

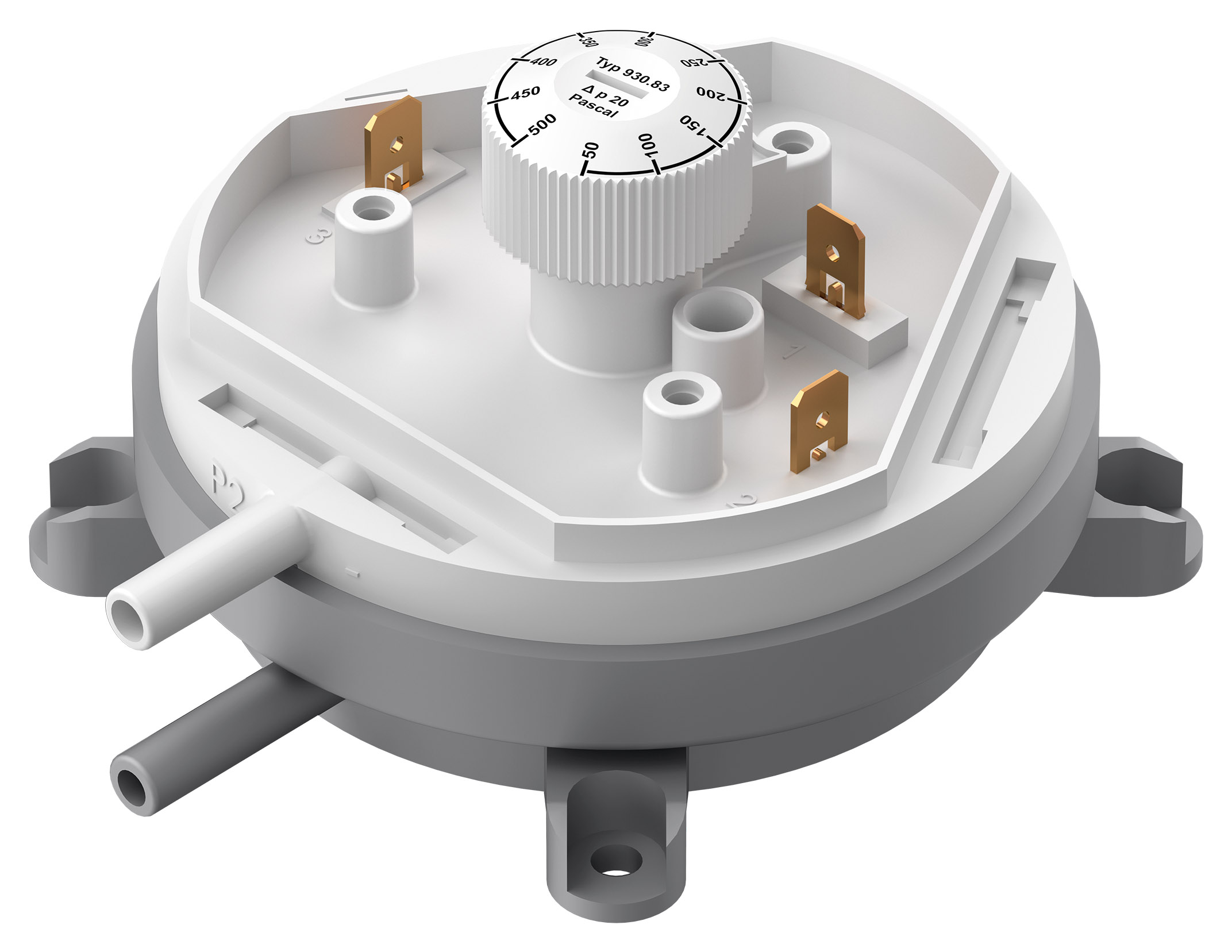

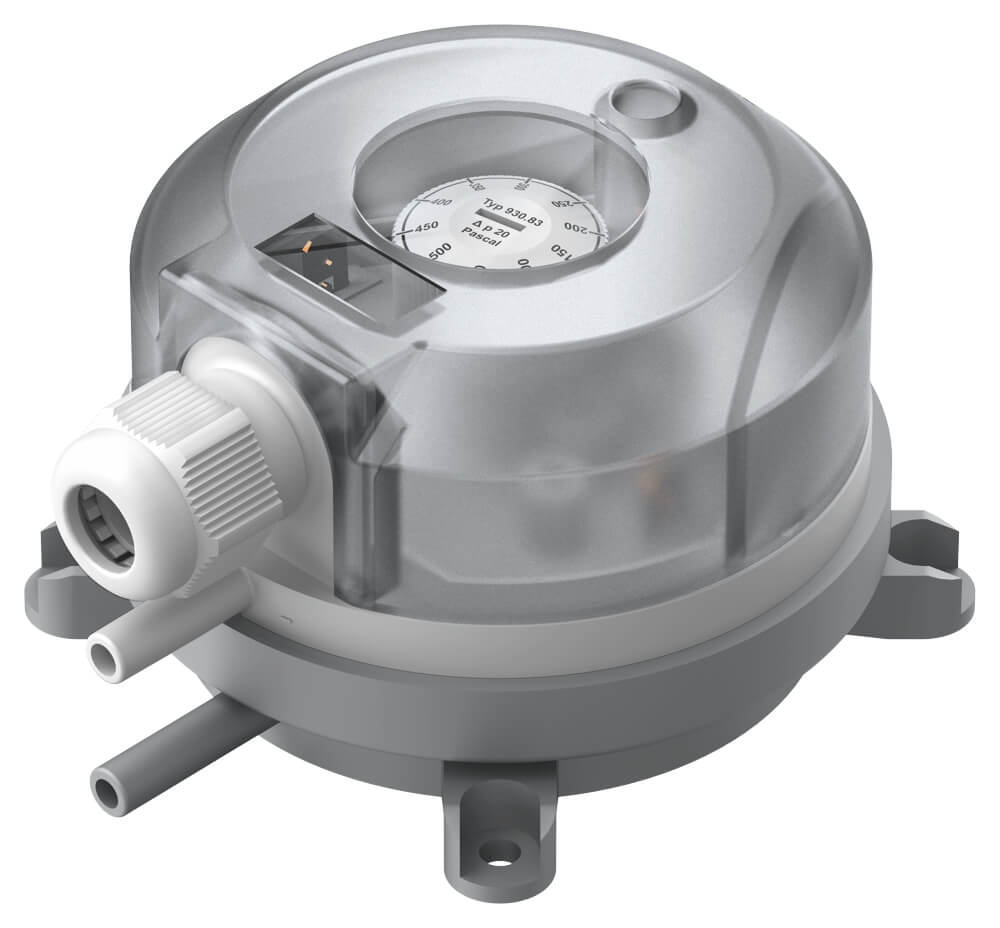

Der Schaltdruck lässt sich ohne Manometer am Einstellknopf mit Richtwertskala einstellen. Dazu stehen verschiedene Ausführungen mit sich überschneidenden Einstellbereichen zwischen 0,2 mbar und 50 mbar zur Verfügung. Standardmässig ist der Druckwächter mit einer transparenten Abdeckhaube der Schutzklasse IP54 ausgestattet.

Technische Daten

Einstellbereiche

Typ Einstellbarer Schaltpunkt zwischen Maximal zulässiger Betriebsüberdruck
930.80BEx 20 und 300 Pa 10 kPa
930.84Ex 30 und 400 Pa 10 kPa
930.83Ex 50 und 500 Pa 10 kPa
930.85Ex 200 und 1000 Pa 10 kPa
930.86Ex 500 und 2500 Pa 10 kPa
930.87BEx 1000 und 5000 Pa 10 kPa

Temperaturbereich
Mediums- und Umgebungstemperatur von –20°C bis +85°C
Lagertemperatur von –40°C bis +85°C

Membranwerkstoff
Silikon, bei 200°C getempert, ausgasungsfrei, (andere Werkstoffe auf Anfrage)

Druckanschlüsse
2 Schlauchstutzen aus Kunststoff mit 6,0 mm Aussendurchmesser

Elektrische Schaltleistung
24 VDC/100 mA
30 VDC/60 mA

Elektrischer Anschluss
AMP-Flachstecker 6,3 mm x 0,8 mm nach DIN 46244 oder aufsteckbare Schraubklemmen

Schutzart
IP 54 mit Schutzkappe

Kontaktanordnung

Zubehör

9 6401 Winkelset Metall, L-Form mit 4 Schrauben

9 6402 Winkelset Metall, S-Form mit 4 Schrauben

6 6415 Schraubklemmen, 3er Set

7 6428 Faltschachtel zur Einzelverpackung, ohne Zubehör

7 6429 Faltschachtel zur Einzelverpackung, mit Zubehör

9 6481 Winkelset Kunststoff, L-Form

9 6482 Winkelset Kunststoff, S-Form

8 6550 Climaset® mit 2 gewinkelten Metallrohren, PVC Schlauch

4 6551 Luftanschlussnippel Kunststoff

4 6552 Luftanschlussnippel Metall abgewinkelt

4 6553 Gummidurchführung

8 6555 Climaset® mit 2 Kunststoffrohren, PVC Schlauch

8 6556 Climaset® mit 2 gewinkelten Metallrohren, Silikonschlauch

8 6557 Climaset® mit 2 Kunststoffrohren, Silikonschlauch
