Druckwächter 901
fest eingestellt von -900 mbar bis 12 bar
Anwendungsbereiche
- Abwassertechnik
- Füllstandmessung
- Pumpensteuerung
- Medizintechnik
- uvm
Downloads

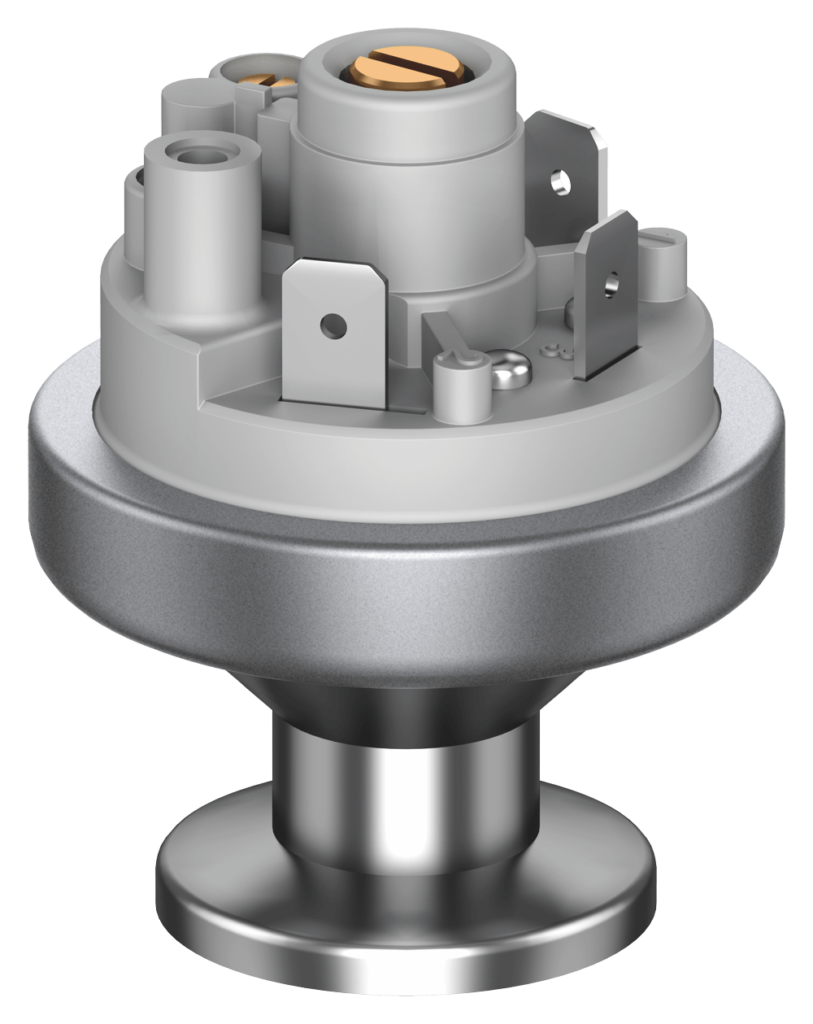

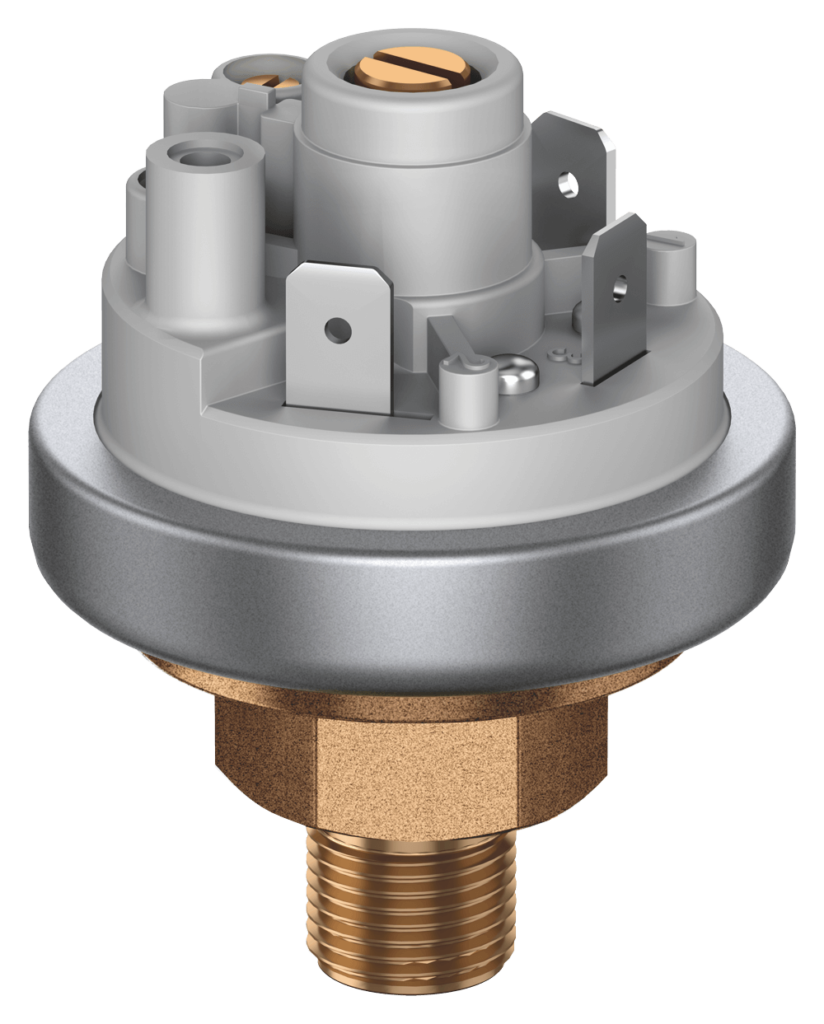

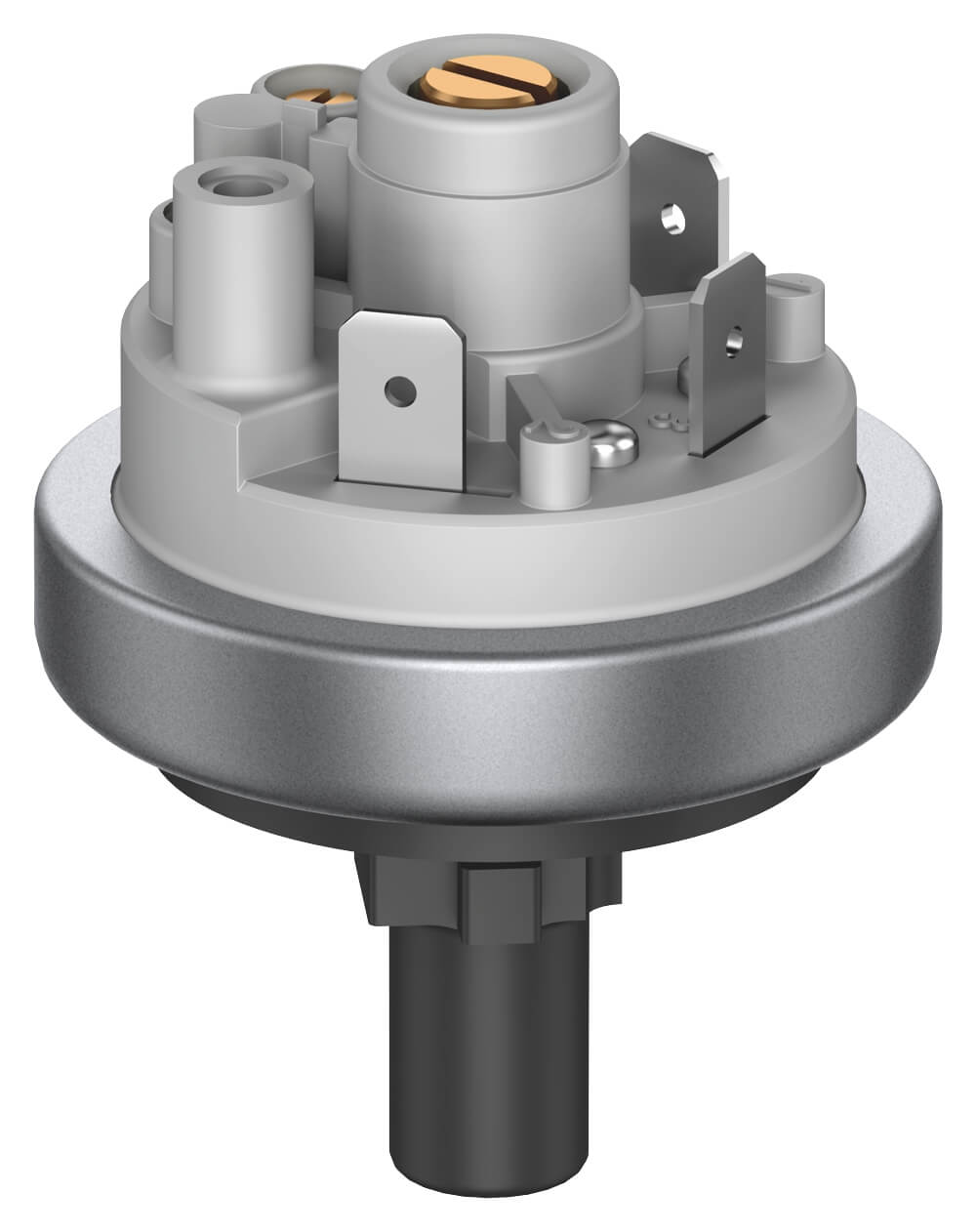

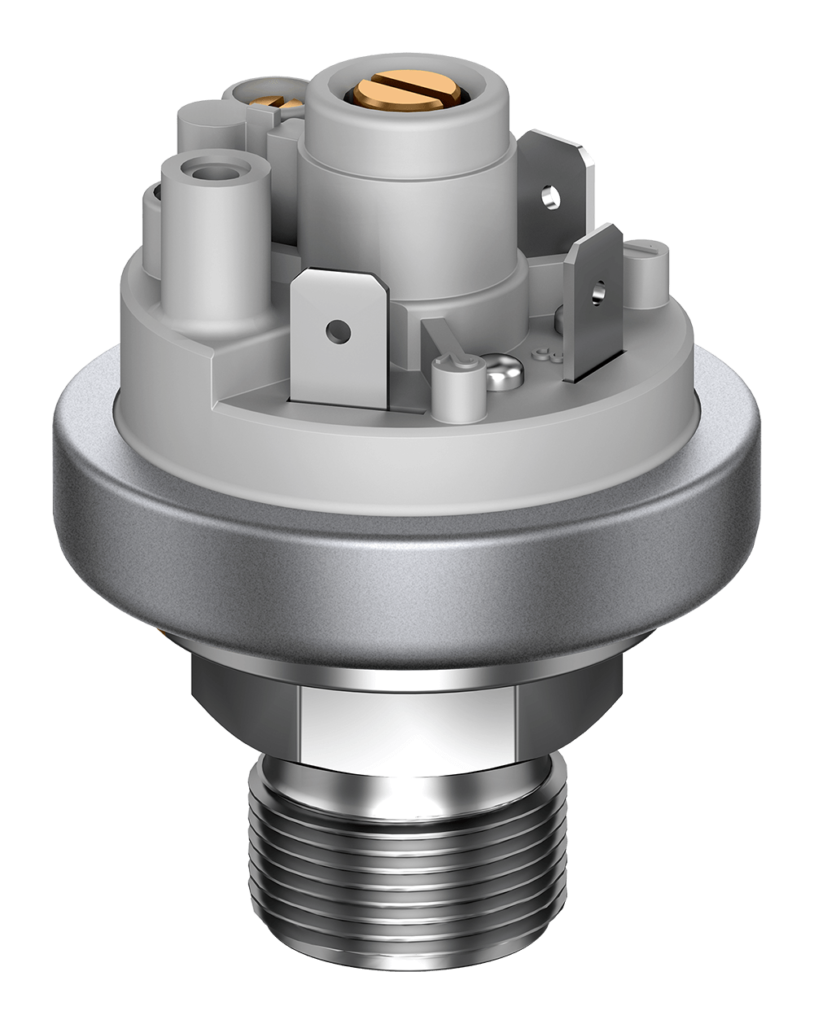

Fest eingestellter Druckwächter zur Überwachung des Über-, Unter- oder Differenzdrucks bei flüssigen und gasförmigen – auch aggressiven – Medien.
Sowohl Schaltpunkt als auch Schaltdifferenz werden nach Kundenvorgaben festgelegt.
Für Temperaturbereiche über 85° C muss ein metallischer Druckanschluss oder PPS gewählt werden. Auf Anfrage kann der Druckanschluss auch in anderen Grössen sowie aus Messing vernickelt und anderen Kunststoffen geliefert werden.
Technische Daten
Einstellbereiche
| Typ | Werkseitig fest eingestellter Schaltpunkt zwischen | Maximal zulässiger Betriebsüberdruck Standard/erhöht |
| 901.1x | 5 mbar und 200 mbar 200 mbar und 1.000 mbar |
0,5 / 4 bar 1 / 4 bar |
| 901.41 | 500 mbar und 3.000 mbar | 10 bar* |
| 901.51 | 1,0 bar und 12 bar | 25 bar |
| 901.2x | -5 mbar und -200 mbar -200 mbar und -900 mbar |
0,5 / 4 bar 1 / 4 bar |
| 901.30 | 5 mbar und 50 mbar | 100 mbar |
*Bei Druckanschlüssen aus Kunststoff beträgt der maximal zulässige Betriebsüberdruck 7 bar!
Temperaturbereich
Umgebungstemperatur von –20°C bis 85°C
Mediumstemperatur bis 85°C oder 130°C je nach Material des Druckanschlusses und der Membran.
Membranwerkstoff
Abhängig vom Medium NBR, Silikon, FKM (Viton®), EPDM. Für 901.30 Silikon, andere auf Anfrage.
Druckanschlüsse
Werkstoffe: PA, PVDF, PPS, Messing, Edelstahl
Schlauchstutzen: 5,0mm, 6,5mm, 10,0mm
Gewinde: M10x1, G1/8, G1/4, G1/2
Elektrische Schaltleistung
Angabe der Höchstwerte bei ohmscher Belastung.
AgNi-Kontakte:
- 6(1,5) A/250 VAC
- 2 A/24 VDC
Vergoldete Kontakte:
- 100 mA/24 VAC
- 30 mA/24 VDC
Auf Anfrage können auch AgNi-Kontakte bis 10 A/250 VAC geliefert werden.
Elektrischer Anschluss
AMP Flachstecker 6,3 x 0,8 mm nach DIN 46244
Schutzart
IP44 / IP54 / IP65 je nach Schutzkappe

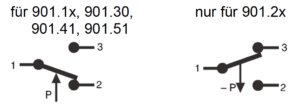

Kontaktanordnung
Zubehör
11 6329 IP 44, schwarz, einzelverpackt in Tüte
10 6332 Düse 0,3mm Bohrung

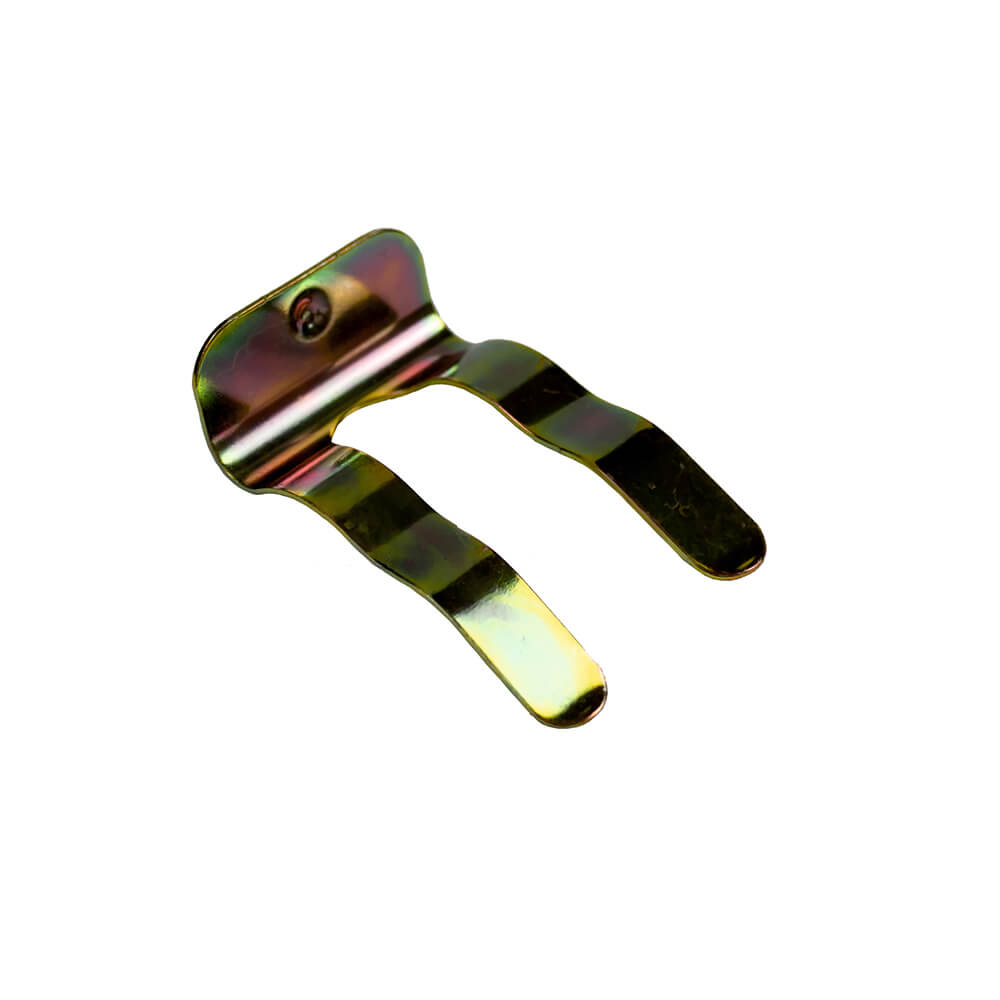

7 6333 Klemmfeder
10 6334 Düse 0,5mm Bohrung
10 6338 Düse 0,8mm Bohrung
10 6339 Düse 0,2mm Bohrung

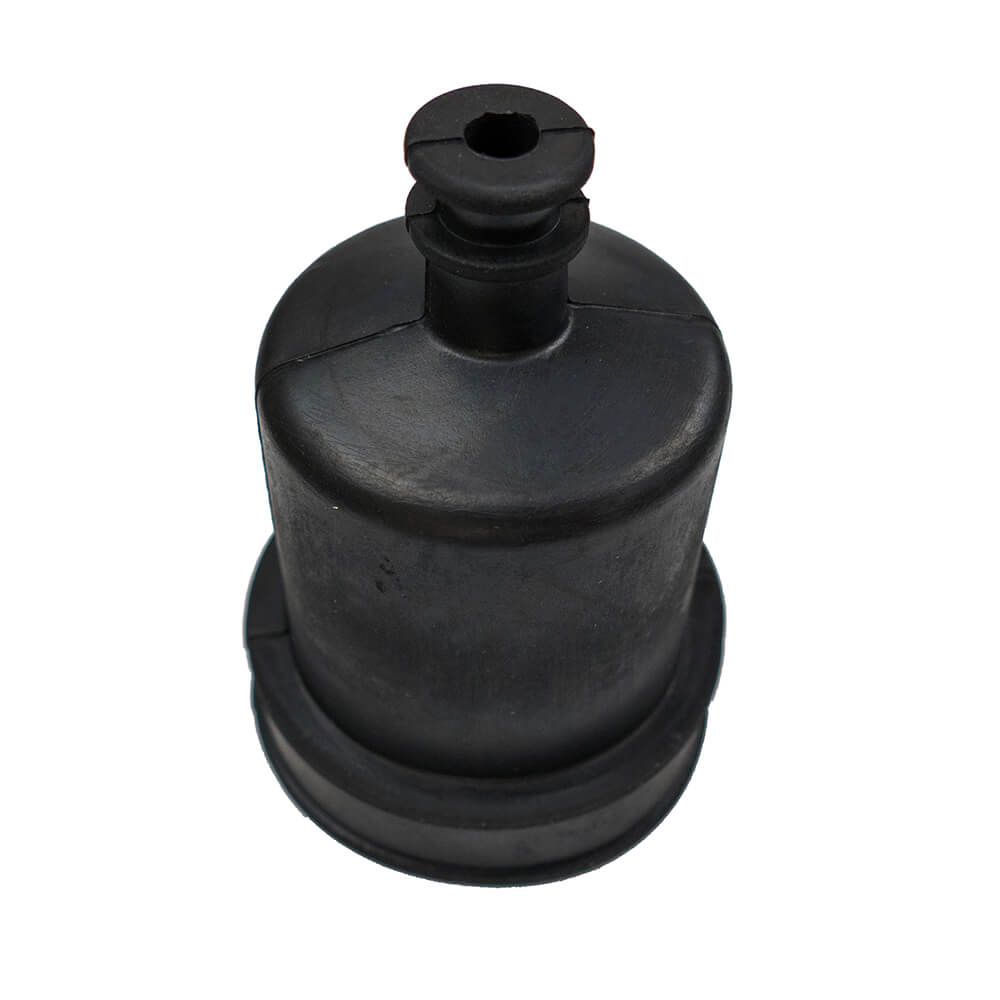

11 6345 IP 54, Vollgummi für 901.1x
11 6365 IP 54, Vollgummi für 901 Prescal
11 6371 IP 54, schwarz, M16 x 1,5, einzelverpackt in Tüte
11 6372 IP 65, schwarz, M16 x 1,5, einzelverpackt in Tüte
11 6374 IP54 mit Gerätestecker, Form A, nach EN 175301-803
11 6375 IP65 mit Gerätestecker, Form A, nach EN 175301-803
11 6379 IP 65, Gerätestecker elektr. Kabel
11 6380 IP 54, Gerätestecker elektr. Kabel
9 6403 Winkel, L-Form, G 1/4
9 6404 Winkel, L-Form, G 1/8 / M 10x1
9 6405 Winkel, L-Form für Klemmfeder

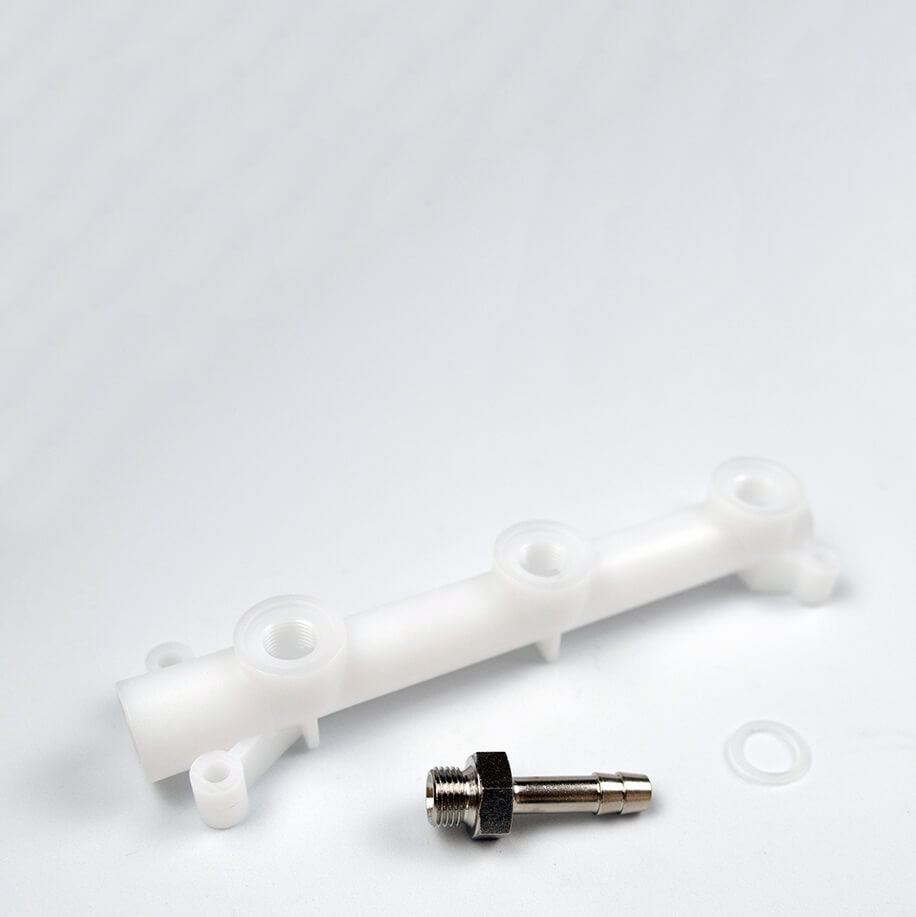

7 6442 Druckverteiler 3-fach, mit M10 od. G 1/8
10 9998 Siperm Filter lose
