Fragen zum Produkt "Druckwächter 901 EX"

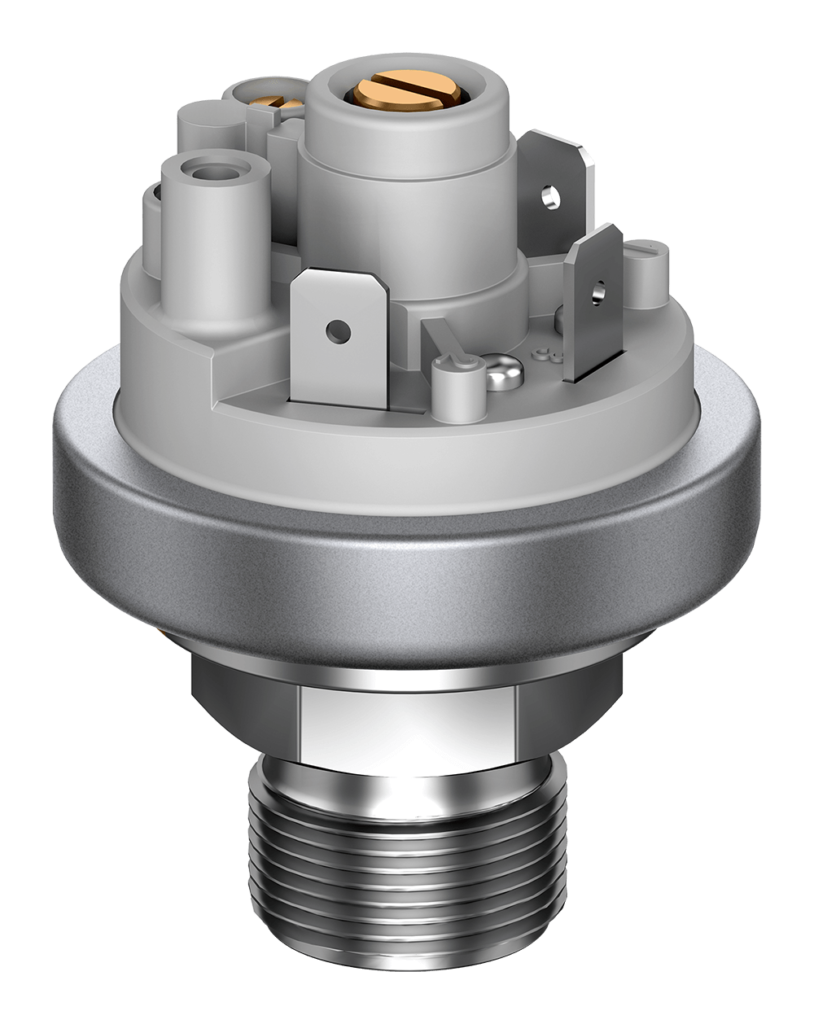

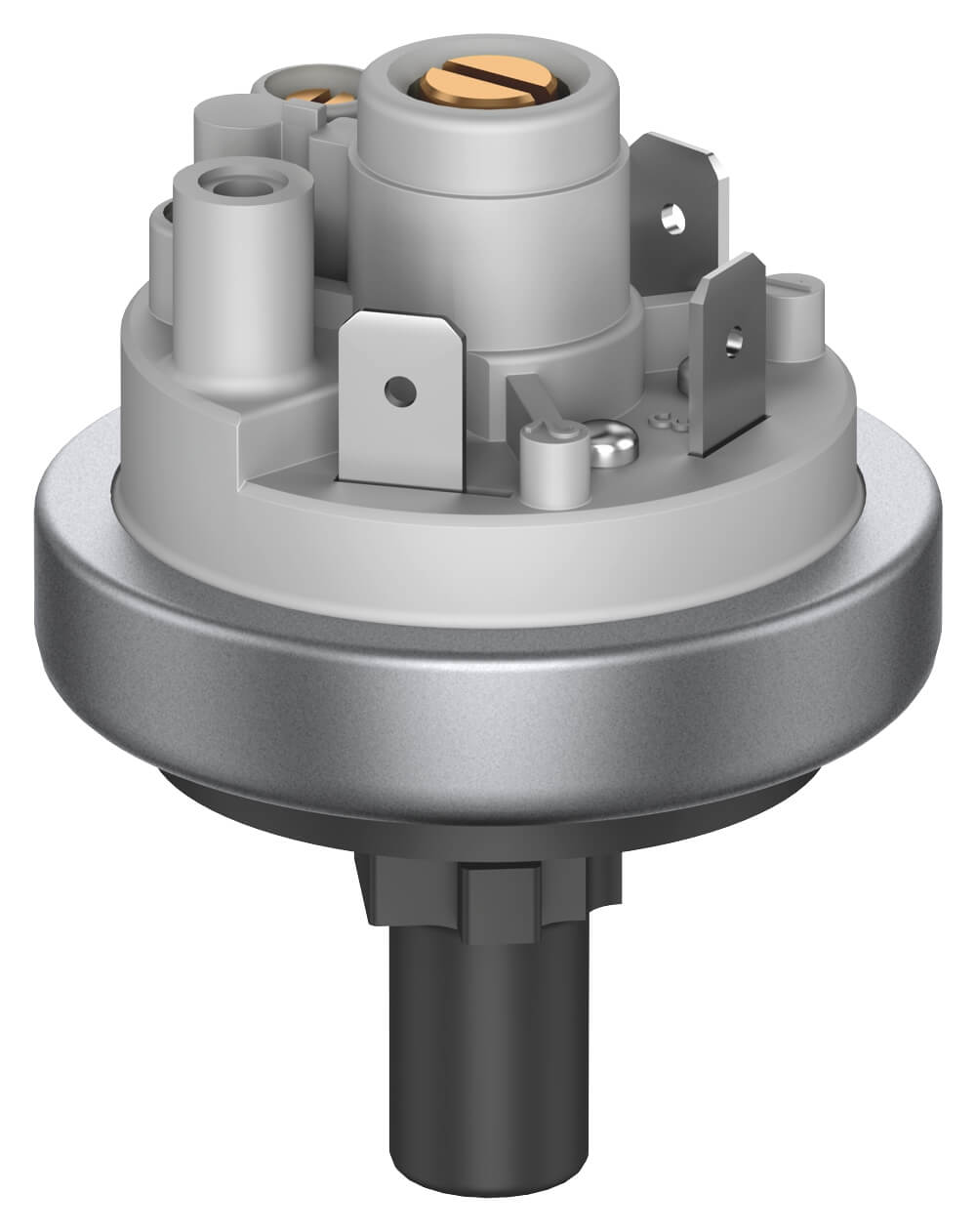

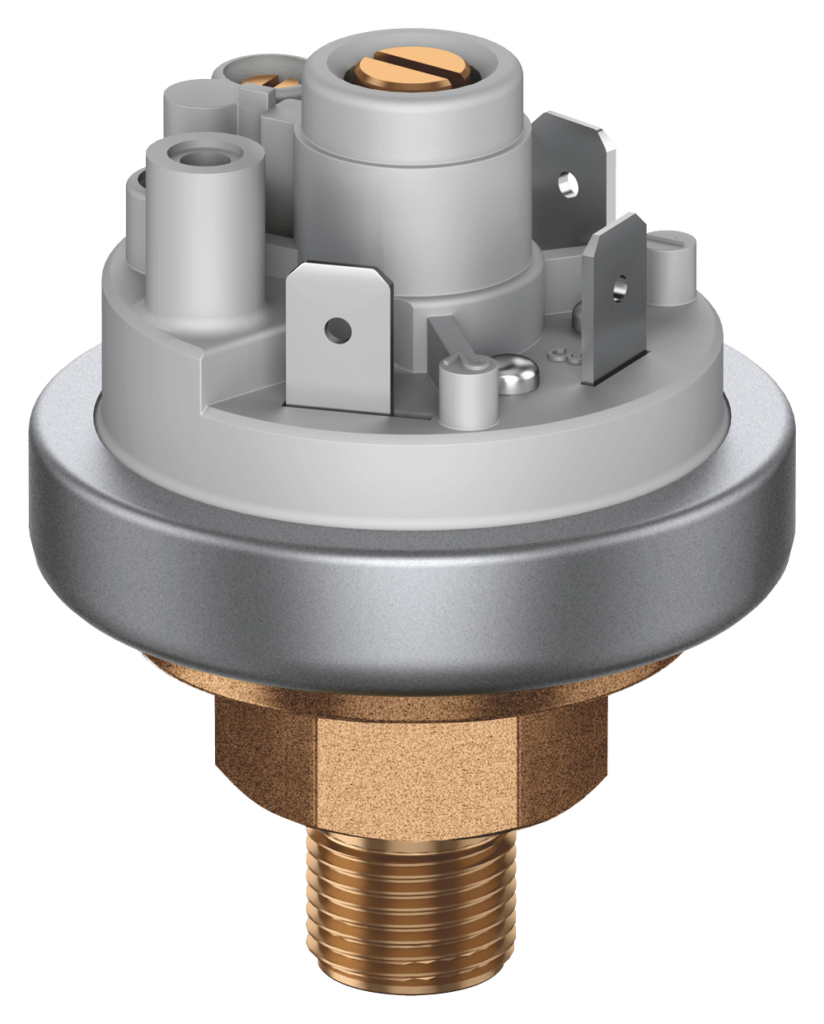

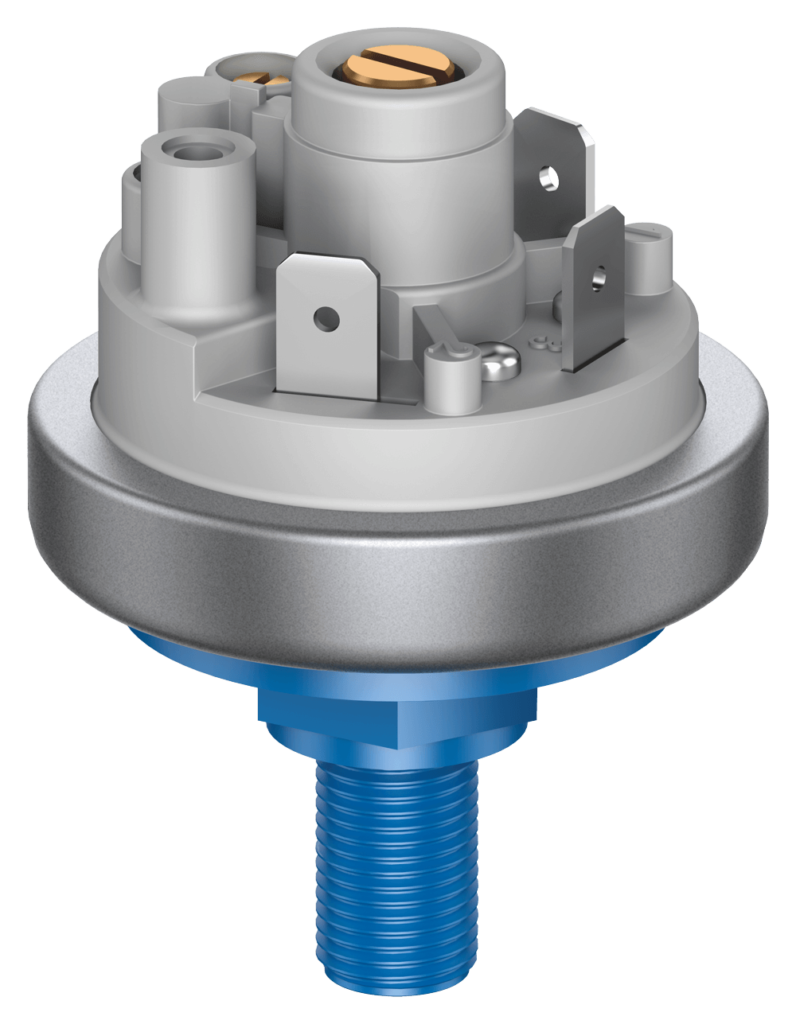

Druckwächter 901 EX

fest eingestellt von -900 mbar bis 12 bar

Anwendungsbereiche

  • Abwassertechnik
  • Füllstandmessung
  • Pumpensteuerung
  • Medizintechnik
  • uvm
Produktkonfigurator

Fest eingestellter Druckwächter zur Überwachung des Über-, Unter- oder Differenzdrucks bei flüssigen und gasförmigen – auch aggressiven – Medien.

Sowohl Schaltpunkt als auch Schaltdifferenz werden nach Kundenvorgaben festgelegt.

Technische Daten

Einstellbereiche

Typ Werkseitig fest eingestellter Schaltpunkt zwischen Maximal zulässiger Betriebsüberdruck
Standard/erhöht
901.1x Ex 5 mbar und 200 mbar
200 mbar und 1.000 mbar
0,5 / 4 bar
1 / 4 bar
901.41Ex 500 mbar und 3.000 mbar 10 bar*
901.51Ex 1,0 bar und 12 bar 25 bar
901.2x Ex -5 mbar und -200 mbar
-200 mbar und -900 mbar
0,5 / 4 bar
1 / 4 bar
901.30 Ex 5 mbar und 50 mbar 100 mbar

Temperaturbereich
Mediums- und Umgebungstemperatur von -20°C bis 85°C
Lagertemperatur -40° C bis +85° C


Membranwerkstoff
Abhängig vom Medium; NBR, Silikon, FKM (Viton®), EPDM, für 901.30 Silikon (andere Werkstoffe auf Anfrage)

Druckanschlüsse
Werkstoffe: PA, PVDF, Messing, Edelstahl
Schlauchstutzen: 5,0mm, 6,5mm, 10,0mm
Gewinde: M10x1, G1/8, G1/4, G1/2

Elektrische Schaltleistung
24 VDC/100 mA
30 VDC/45 mA

Elektrischer Anschluss
AMP Flachstecker 6,3 x 0,8 mm nach DIN 46244 oder aufsteckbare Schraubklemmen

Schutzart
IP 54 (mit Schutzkappe 6371)

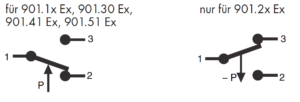

Kontaktanordnung

Zubehör

11 6371 IP 54, schwarz, M16 x 1,5, einzelverpackt in Tüte

11 6372 IP 65, schwarz, M16 x 1,5, einzelverpackt in Tüte

11 6374 IP54 mit Gerätestecker, Form A, nach EN 175301-803

11 6375 IP65 mit Gerätestecker, Form A, nach EN 175301-803

9 6403 Winkel, L-Form, G 1/4

9 6404 Winkel, L-Form, G 1/8 / M 10x1

9 6405 Winkel, L-Form für Klemmfeder
