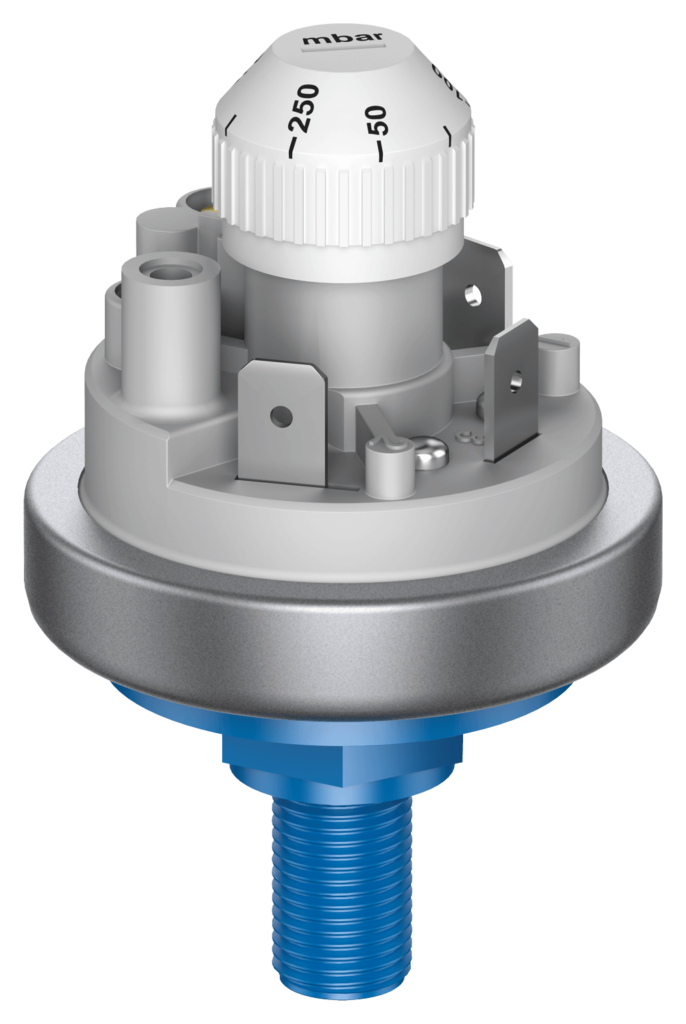

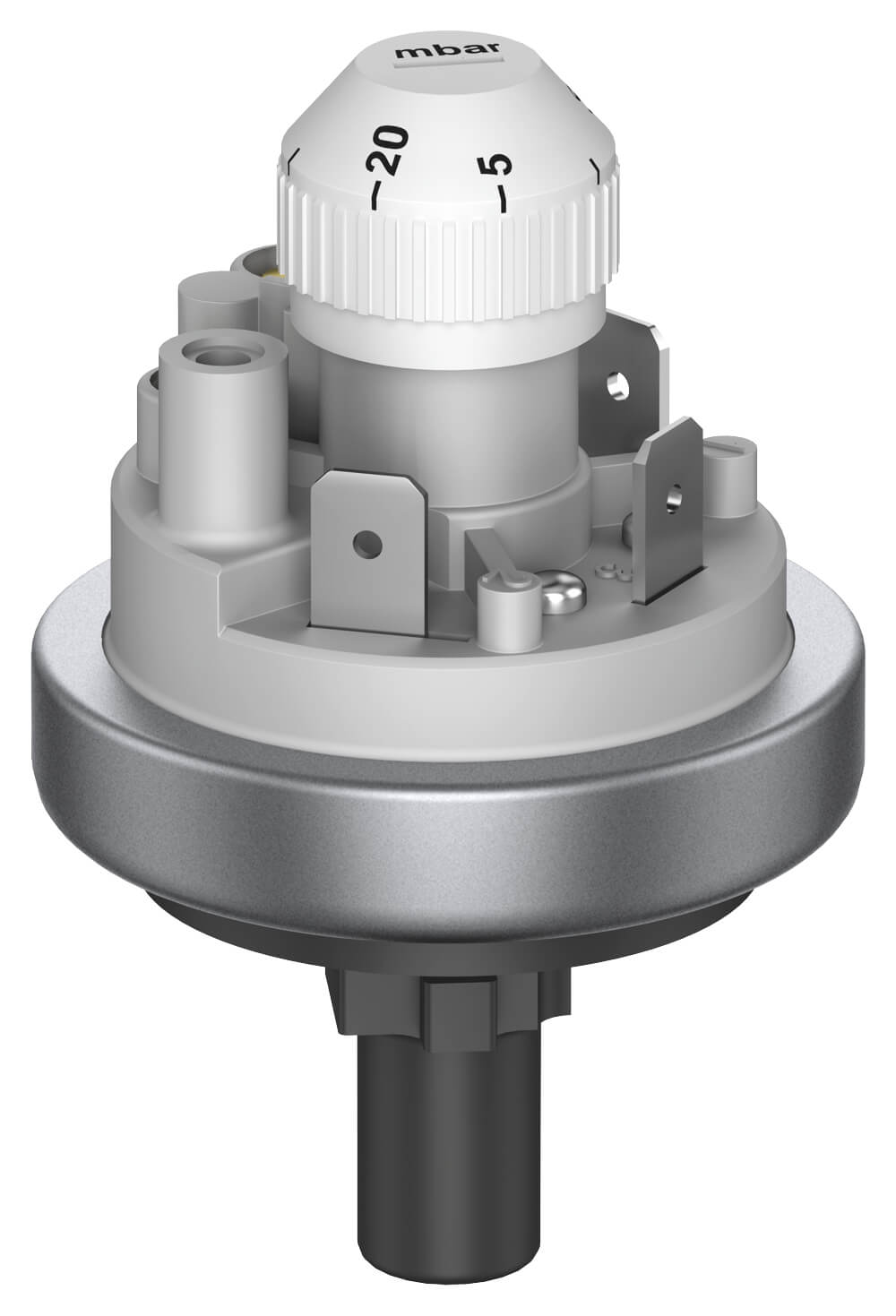

Druckwächter 901 Prescal®
einstellbar von -700 mbar bis 12 bar

Anwendungsbereiche
- Abwassertechnik
- Füllstandmessung
- Pumpensteuerung
- Medizintechnik
- uvm
Downloads
Einstellbarer Druckwächter zur Überwachung des Über-, Unter- oder Differenzdrucks bei flüssigen und gasförmigen – auch aggressiven – Medien.
Der Druckwächter verfügt über einen Einstellknopf, um eine Einstellung des Schaltdrucks ohne Schraubendreher zu ermöglichen.
Einbau in beliebiger Lage, bei Schaltpunkten unter 100 mbar jedoch anzugeben.
Technische Daten
Einstellbereiche
Typ | Einstellbereich für oberen Schaltpunkt zwischen | Maximal zulässiger Betriebsüberdruck Standard/erhöht |
Maximal zulässiger Betriebsunterdruck Standard/erhöht |
901.61 | 5 und 20 mbar | 0,5/4 bar | –/–1 bar |
901.62 | 10 und 50 mbar | 0,5/4 bar | –/–1 bar |
901.63 | 25 und 100 mbar | 0,5/4 bar | –/–1 bar |
901.64 | 50 und 250 mbar | 1/4 bar | –/–1 bar |
901.65 | 100 und 500 mbar | 1/4 bar | –/–1 bar |
901.66 | 250 und 1.000 mbar | 10 bar | –1 bar |
901.67 | 500 und 1.500 mbar | 10 bar | –1 bar |
901.68 | 1.000 und 3.000 mbar | 10 bar | –1 bar |
901.91 | 1,0 und 6,0 bar | 25 bar | –1 bar |
901.92 | 4,0 und 9,0 bar | 25 bar | –1 bar |
901.93 | 7,0 und 12,0 bar | 25 bar | –1 bar |
901.71 | – 5 und – 20 mbar | 0,5/4 bar | –1 bar |
901.72 | – 10 und – 50 mbar | 0,5/4 bar | –1 bar |
901.73 | – 25 und – 100 mbar | 0,5/4 bar | –1 bar |
901.74 | – 50 und – 125 mbar | 0,5/4 bar | –1 bar |
901.75 | – 75 und – 200 mbar | 1/4 bar | –1 bar |
901.76 | – 100 und – 300 mbar | 1/4 bar | –1 bar |
901.77 | – 200 und – 500 mbar | 1/4 bar | –1 bar |
901.78 | – 300 und – 700 mbar | 1/4 bar | –1 bar |
901.81 | 5 und 20 mbar (Differenzdruck) | 100 mbar | –100 mbar |
901.82 | 10 und 50 mbar (Differenzdruck) | 100 mbar | –100 mbar |
Temperaturbereich
Umgebungstemperatur von –20°C bis 85°C
Mediumstemperatur bis 85°C oder 130°C je nach Material des Druckanschlusses und der Membran.
Membranwerkstoff
Abhängig vom Medium NBR, Silikon, FKM (Viton®), EPDM. Für 901.8x Silikon, andere auf Anfrage.
Druckanschlüsse

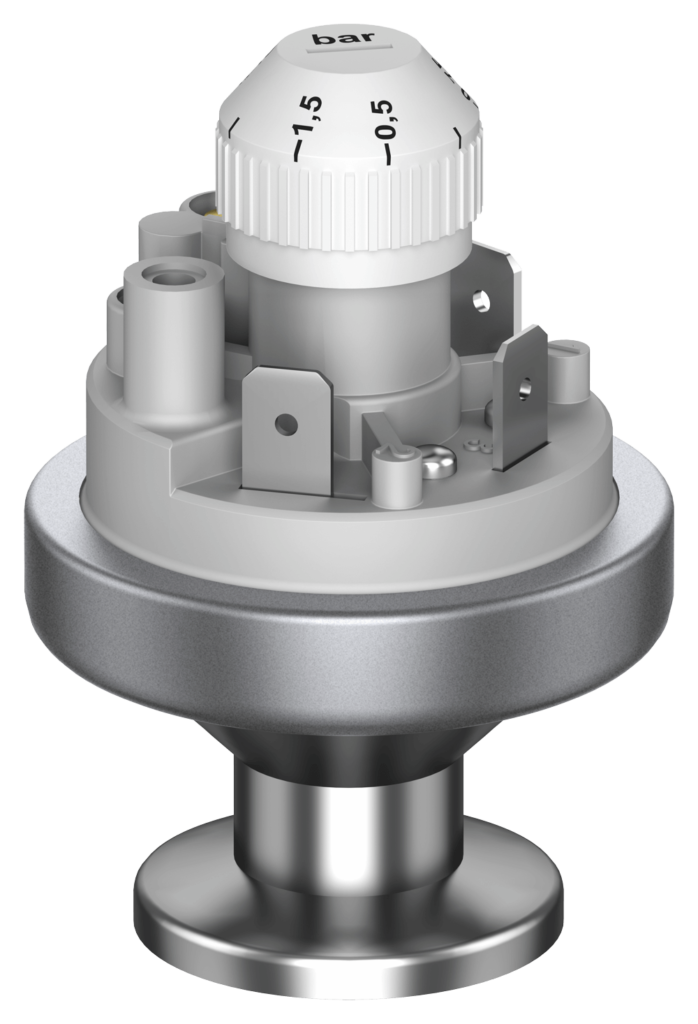

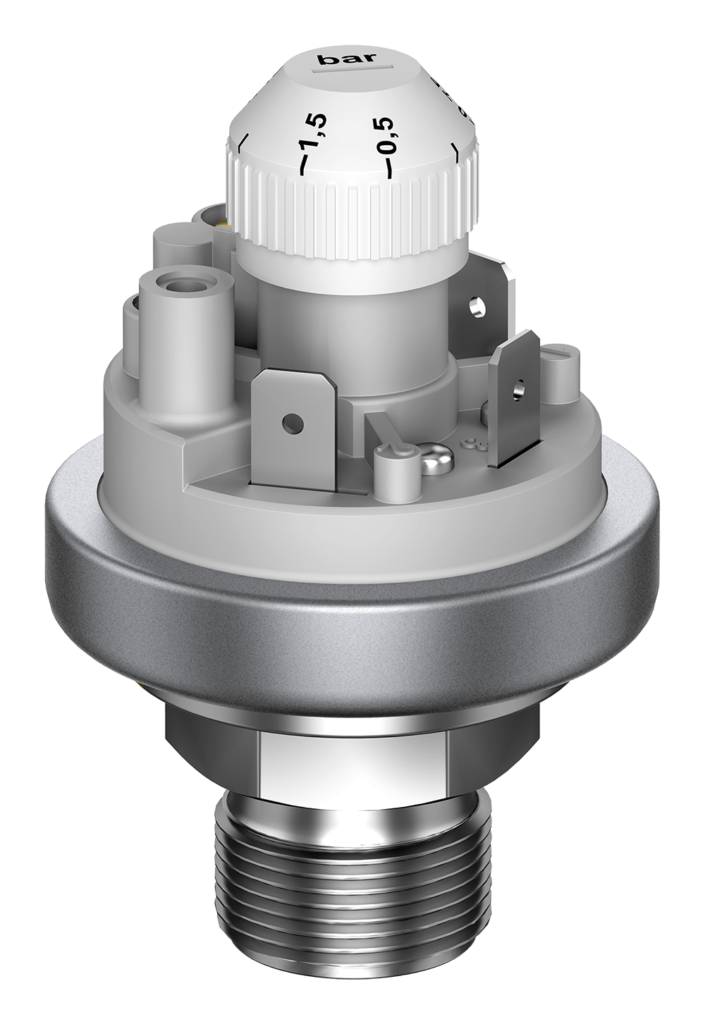

Werkstoffe: PA, PVDF, PPS, Messing, Edelstahl
Schlauchstutzen: 5,0mm, 6,5mm, 10,0mm
Gewinde: M10x1, G1/8, G1/4, G1/2
Elektrische Schaltleistung
Angabe der Höchstwerte bei ohmscher Belastung.
AgNi-Kontakte:
6(1,5) A/250 VAC
2 A/24 VDC
Vergoldete Kontakte:
100 mA/24 VAC
30 mA/24 VDC
Auf Anfrage können auch AgNi-Kontakte bis 10 A/250 VAC geliefert werden.
Elektrischer Anschluss
AMP Flachstecker 6,3 x 0,8 mm nach DIN 46244
Schutzart

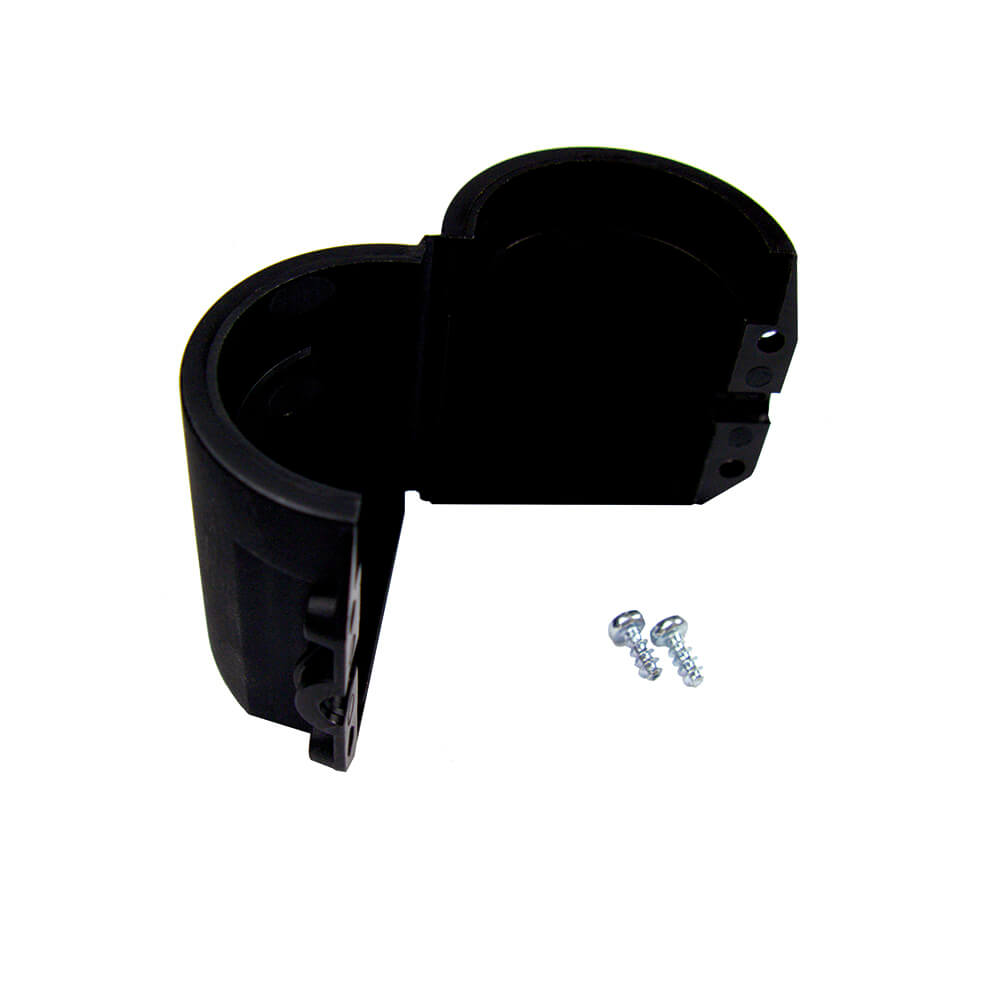

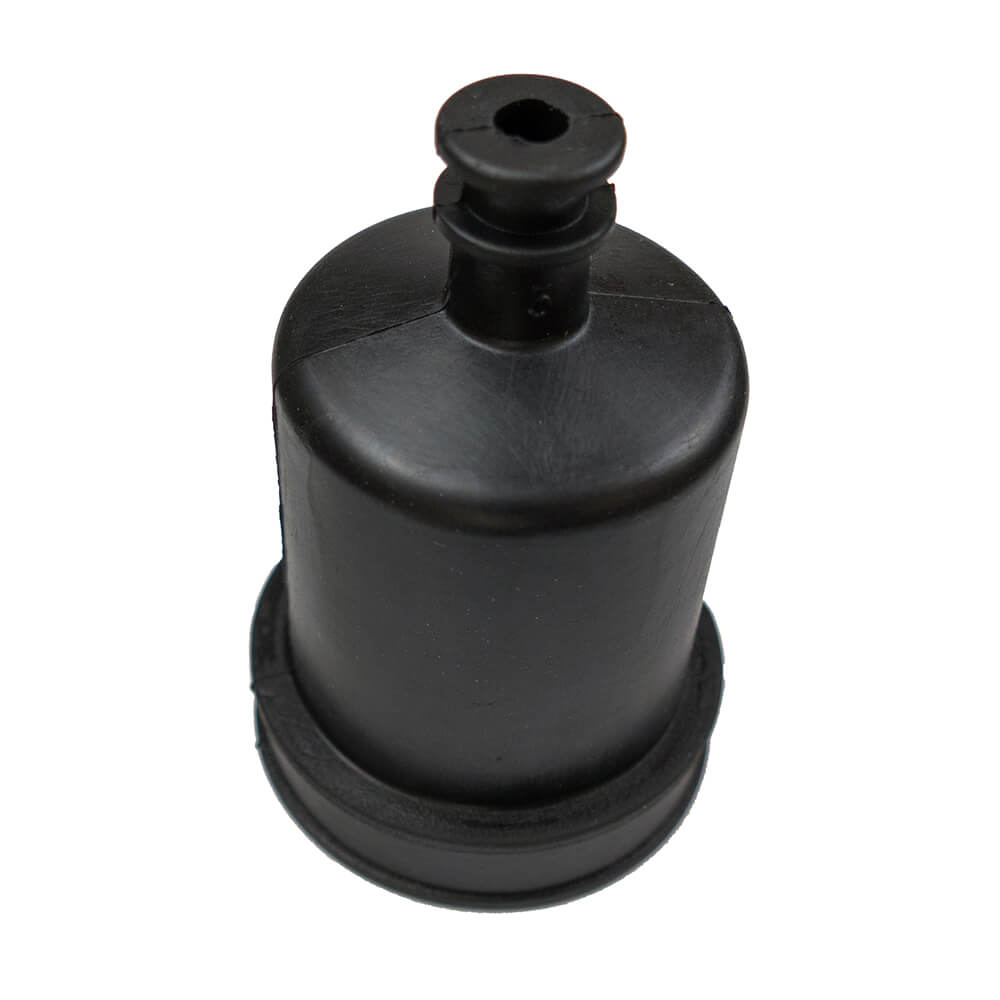

IP44 / IP54 / IP65 je nach Schutzkappe
Kontaktanordnung
