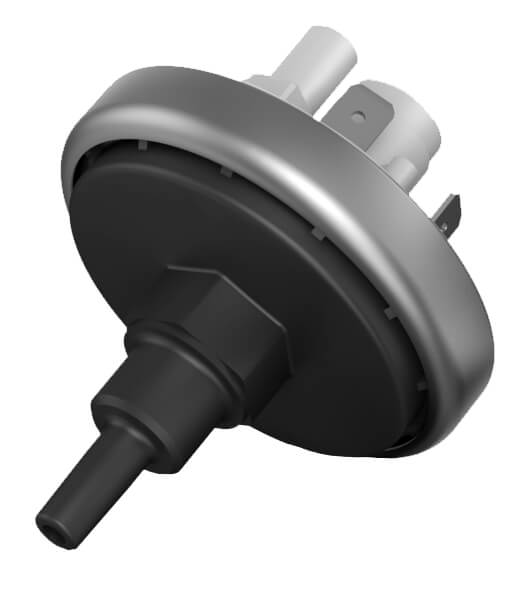

Druckwächter 903

fest eingestellt von -5 bis 5 mbar

Anwendungsbereiche

Abwassertechnik
Füllstandmessung
Pumpensteuerung
Medizintechnik
uvm

Downloads

Datenblatt 903.pdf

Data sheet 903.pdf

Produktkonfigurator

Fest eingestellter Druckwächter zur Überwachung des Überdrucks und Unterdrucks bei flüssigen und gasförmigen Medien. Sowohl Schaltpunkt als auch Schaltdifferenz werden nach Kundenvorgaben festgelegt.

Technische Daten

Einstellbereiche:

Typ	Werkseitig fest eingestellter Schaltpunkt zwischen	Maximal zulässiger Betriebsüberdruck Standard/erhöht	Maximal zulässiger Betriebsunterdruck Standard/erhöht
903.10	2 mbar 5 mbar	300 mbar	-80 mbar
903.20	-2 mbar -5 mbar	300 mbar	-80 mbar

Temperaturbereich:
Umgebungstemperatur von –20°C bis 85°C
Mediumstemperatur bis 85°C oder 130°C je nach Material des Druckanschlusses und der Membran.

Membranwerkstoff:
NBR

Druckanschluss:
Werkstoffe: PPS
Kombinierter Schlauch- und Gewindestutzen:
Schlauchstutzen: 6,5mm
Gewinde: G1/4

Elektrische Schaltleistung:
Standardausführung:
max. 6 (1,5) A / 250 VAC
max. 10 (2) A / 250 VAC
Schwachstromausführung:
max. 100 mA / 24 VAC
max. 30 mA / 24 VDC

Elektrischer Anschluss:
AMP Flachstecker 6,3 x 0,8 mm nach DIN 46244

Schutzart:
IP54 / IP65 je nach Schutzkappe, IP 00 ohne Schutzkappe.

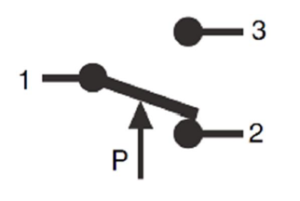

Kontaktanordnung:
